● OSPF 최적 경로 선출 과정

OSPF에서 최적 경로를 선출하기 위해 Route Type을 사용합니다. Network 경로정보 학습의 기준에 따라 Intra, Inter, External로 나뉩니다.

동일한 네트워크 경로정보가 존재하더라도 아래의 기준에 따라 최적 경로가 선출되고, 다시 COST값을 비교 한 뒤 최종적으로 최적 경로가 선출 됩니다.

● OSPF Loop Avoidance 방법과 부작용

OSPF는 Link-State Protocol 이지만, Area 사이는 Distance Vector 처럼 동작합니다. 동일 Area에서 발생하는 정보는 LSA Type 1 / 2 정보로 OSPF에 참여하는 모든 라우터가 동일한 토폴로지를 생성하고 동일한 LSDB를 가지고 있지만 외부 Area의 정보는 상세한 정보 대신 요약된 정보가 넘어 옵니다.

OSPF에서 Loop 가 발생하지 않도록 하기위해 2가지 규칙이 존재 합니다. 일부 LSA Type에 Distance Vector 계열의 프로토콜에서 사용하는 Split-Horizon과 같은 기능을 적용하여 Area 사이에서 Loop 가 발생하지 않도록 합니다.

  ○ OSPF Loop 방지 규칙 2가지

1. Non-Backbone은 Intra 경로만 Backbone으로 전달 가능하고, Backbone은 Intra & Inter 경로 정보를 Non-Backbone으로 전달 가능

   → Area에서 다른 Area의 경로를 학습하는 유일한 방법은 Backbone Area를 통해서만 가능 합니다. 해당 규칙은 모든 Non-Backbone Area는 Backbone Area에 연결되어 있어야 정상적인 경로 학습이 가능합니다.


2. ABR은 SPF 알고리즘 계산 시 Non-Backbone에게 받은 LSA Type 3은 무시한다. 즉, Backbone Area or Other Area의 네트워크에 접근하기 위해 Non-Backbone Area를 거치지 않는다.

   → Loop를 방지하고 대역폭 낭비를 예방하기 위한 규칙 입니다. 해당 규칙으로 인해 최적 경로대신 비효율적인 경로가 선택 될 수 있습니다.



※ 규칙 2 세부 설명

ABR3's Subnet 1 네트워크 정보가 OSPF로 광고되고 해당 정보는 Area 1의 ABR1 & ABR2에게 전달 됨.

R2에서 Subnet1로 가기 위해 선택되는 경로는 2번 경로를 통해서 목적지로 도달하게 됨.

1. R2 → ABR2 → ABR1 → ABR3 = COST 4 (X)

2. R2 → ABR2 → ABR3 = COST 102 (O)

ABR1에게 받은 Subnet1에 대한 LSA Type 3 정보를 무시하고 SPF 계산에 포함시키지 않습니다. 다른 Area 도달하기 위해서는 Backbone Area를 반드시 경유해야 합니다.

## 중요 ##
Type 7 ->  Type 5 로 넘기는 건 Backbone Area (Area0) 의 ABR 중 하나만 가능!!!!

넘길때 Forwarding address 는 바뀌지 않음!!

ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ

● OSPF NSSA 정의

Stub Area의 특징을 가지고 있고, ASBR이 존재하여 외부 경로를 재분배를 통해 OSPF Domain 내부로 삽입할 수 있는 Area 입니다.

● OSPF NSSA 특징

• 외부 경로 정보 (LSA Type 5)정보를 받지 않는 Stub 특성을 가지고 있지만 ASBR을 가질 수 있는 특수 AREA.
• ASBR within NSSA에서 재분배를 수행하게 되면 O N1, O N2의 Route Type으로 라우팅 테이블에 나타남
• NSSA에서 재분배되는 네트워크 경로 정보는 LSA Type 7으로 전달되며, NSSA ABR이 LSA Type 5로 변경하여 다른 Area로 광고를 수행 함.
• NSSA ABR 2개 이상 있을 경우 가장 높은 Router-ID를 가진 NSSA ABR이 Type 7 → Type 5 변경을 수행
• LSA Type 7 헤더에는 P bit (Propagation bit)가 설정되어 있어 NSSA ↔ Backbone 사이 Loop 방지 역할 수행
• Stub와 달리 Default Route가 자동으로 생성되지 않음. 생성을 위해 ABR에서 추가 명령어 입력이 필요함.
• NSSA의 기능을 확장 한 Cisco 전용 기술인 Totally NSSA가 있으며 NSSA ABR이 LSA Type 3 ~ 5 정보 Filtering을 수행하고 Default Route를 생성하여 NSSA Neighbor에게 전달

● OSPF NSSA Default Routing 생성 방법

NSSA는 ASBR이 존재하기 때문에 기본적으로 Default 경로 정보를 전달하지 않습니다. 그래서 Default Route 정보를 NSSA OSPF Router에게 전달하기 위해 NSSA ABR은 별도의 명령어를 사용해야 합니다.

NSSA_ABR(router-config)#area area-id nssa default-information-originate

● OSPF Stub & NSSA 비교

● OSPF Stub Area & Totally Stub Area 정의

LSDB에 저장되는 경로정보를 축소 및 프로세싱 자원을 절약하기 위해 상세한 외부경로 정보대신 Default Gateway 정보를 받아 라우팅 테이블에 내리는 기술이 적용되는 Area를 의미 합니다.

● OSPF Stub Area & Totally Stub Area 장점 및 특징

● OSPF Stub Area & Totally Stub Area 설정

  ○ OSPF Stub Area 설정 이전

R2# show ip route ospf
<Output omitted>

      172.16.0.0/16 is variably subnetted, 4 subnets, 3 masks
O IA     172.16.13.0/30 [110/20] via 172.16.12.1, 00:56:16, Ethernet0/0
O IA     172.16.14.0/25 [110/20] via 172.16.12.1, 00:56:16, Ethernet0/0
O IA  192.168.1.0/24 [110/11] via 172.16.12.1, 00:56:16, Ethernet0/0
O IA  192.168.3.0/24 [110/21] via 172.16.12.1, 00:54:50, Ethernet0/0
O IA  192.168.4.0/24 [110/21] via 172.16.12.1, 00:46:00, Ethernet0/0
O E2  198.51.100.0/24 [110/20] via 172.16.12.1, 00:01:47, Ethernet0/0
O E2  203.0.113.0/24 [110/20] via 172.16.12.1, 00:01:47, Ethernet0/0

○ OSPF Stub Area 설정 & 설정 이후 라우팅 테이블

R1(config)# router ospf 1
R1(config-router)# area 1 stub
%OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on Ethernet0/1 from FULL to DOWN, Neighbor
Down: Adjacency forced to reset

R2(config)# router ospf 1
R2(config-router)# area 1 stub
%OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Ethernet0/0 from LOADING to FULL, Loading
Done

Stub Area 설정 이후 외부경로 (E2) 정보가 라우팅 테이블에서 사라지고 Default Route 정보만 남아있는 것을 확인 할 수 있습니다.

R2# show ip route ospf
<Output omitted>

O*IA  0.0.0.0/0 [110/11] via 172.16.12.1, 00:19:27, Ethernet0/0

      172.16.0.0/16 is variably subnetted, 4 subnets, 3 masks
O IA     172.16.13.0/30 [110/20] via 172.16.12.1, 00:19:27, Ethernet0/0
O IA     172.16.14.0/25 [110/20] via 172.16.12.1, 00:19:27, Ethernet0/0
O IA  192.168.1.0/24 [110/11] via 172.16.12.1, 00:19:27, Ethernet0/0
O IA  192.168.3.0/24 [110/21] via 172.16.12.1, 00:19:27, Ethernet0/0
O IA  192.168.4.0/24 [110/21] via 172.16.12.1, 00:19:27, Ethernet0/0

  ○ OSPF Totally Stub Area 설정 & 설정 이후 라우팅 테이블

Totally Stub 설정은 ABR에서 stub 이후 no-summary 옵션을 넣어주면 totally stub로 동작 합니다.

R1(config)# router ospf 1
R1(config-router)# area 2 stub no-summary
 %OSPF-5-ADJCHG: Process 1, Nbr 3.3.3.3 on Ethernet0/2 from FULL to
DOWN, Neighbor Down: Adjacency forced to reset

R3(config)# router ospf 1
R3(config-router)# area 2 stub
%OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Ethernet0/0 from LOADING to FULL, Loading Done

Totally Stub로 동작하게되면 모든 외부 경로에 대한 상세 정보대신 Default Route로 대체 됩니다. 라우팅 테이블에는 아래와 같이 나타나게 됩니다.

R3# show ip route ospf
<Output omitted>
Gateway of last resort is 172.16.13.1 to network 0.0.0.0
O*IA  0.0.0.0/0 [110/11] via 172.16.13.1, 00:18:08, Ethernet0/0

● OSPF Stub Area & Totally Stub Area Default Cost 값 변경

Stub Area 구성 시 Default Route Cost값은 1이며 명령어를 통해서 수정이 가능합니다. Cost값 변경을 통해 Redundent 구성을 할 수 있습니다.  아래 명령어를 통해서 Cost값을 변경할 수 있으며 ABR에서만 설정하면 됩니다.

명령어: Router(config-router)#area area-id default-cost cost

가상링크 기술은 개념이해만으로 충분합니다. 실제 사용 사례가 없습니다.

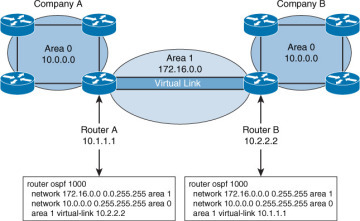

● OSPF Virtual Link 정의

OSPF Two-Tier Hierarchy 원칙에 따르면 Backbone Area는 연속적으로 구성되어야 합니다. 예외적인 상황에서 Back-bone Area가 분할되어 있을 경우 상호 연결 시켜주는 기술 또는 Backbone Area에 연결되지 않은 Area를 Backbone Area에 연결시키는 기술을 의미 합니다.

● OSPF Virtual Link 특징

• Virtual Link의 사용은 특수한 목적 달성을 위해 일시적으로 사용해야 합니다.
• Virtual Link를 통해 학습한 경로는 DoNotAge(DNA) bit가 활성화 되어있어 LSDB Aging Time이 증가하지 않음
  - LSDB Refresh를 수행하지 않아 해당 경로가 유효하지 않더라도 유지하고 있음
  - 지속적으로 LSDB에 데이터만 누적되기 때문에 자원의 낭비가 발생 함
• Virtual Link 구성은 일반적인 Non-Backbone Area일 경우에만 설정 할 수 있음
  - Stub/Totally Stub 와 같은 특수 Area에서는 Virtual-Link 설정 불가능
• Non-Backbone Area 1개를 초과하여 Virtual-Link를 구성 할 수 없음
  - Area 0 ↔ Area 1 ↔ Area 2  → Virtual Link 구성 가능
  - Area 0 ↔ Area 1 ↔ Area 2 ↔ Area 3 → Virtual Link 구성 불가능
• Virtual-Link 구성 시 Router-ID 정보를 활용 함

● OSPF Virtual Link 설정

Router(router-config)#area area-id virtual-link router-id [authentication [message-digest| null]]
[hello-interval seconds] [retransmit-interval seconds] [transmit-
delay seconds] [dead-interval seconds] [[authentication-key
key] | [message-digest-key key-id md5 key]]

출처: https://www.ciscopress.com/articles/article.asp?p=2294214&seqNum=3

● OSPF Link-State Announcements 정의 및 용어

OSPF 도메인내에 있는 다른 라우터들과 멀티캐스트를 통해 상호간에 커뮤니케이션을 할 수 있는 메시지를 LSA라고 합니다. 즉, OSPF 라우터들 간에 LSDB를 동기화 시키는 작업을 수행할 때 사용되는 메시지 입니다.

● OSPF Link-State Announcements Type

※ LSA Type 7은 NSSA에서 같이 진행 예정 입니다.

  1) LSA 메시지 공통 내용

  2) LSA Type 1 - Router LSA

LSA Type 1 확인 명령어 : show ip ospf database router

Type 1 LSA의 전달 범위는 소속 된 Area 범위로 제한되며, 모든 OSPF 라우터가 Type 1 LSA 광고를 수행 합니다.  Type 1 LSA는 LSDB 구성을 위한 필수적인 메시지 이며, OSPF가 활성화된 모든 링크에서 해당 메시지를 전송합니다.

Type 1 LSA광고 시 OSPF가 활성화 되어 있는 모든 링크정보를 전달 합니다.  링크 정보는 OSPF동작 여부에 따라 다른 Type 정보를 알려줍니다.

  3) LSA Type 2 - Network LSA

LSA Type 2 확인 명령어 : show ip ospf database network

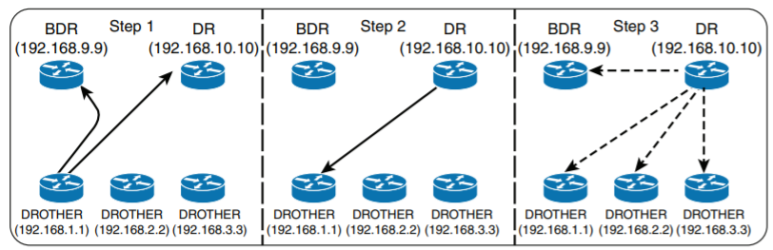

Type 2 LSA는 DR이 선출되는 환경인 multi-access network 에서 사용 되며, DR 라우터만 해당 메시지를 전송하며 Type 2 메시지에는 network segment에 연결되어 있는 모든 OSPF Router-ID가 포함되어 있습니다.

DR을 선출하지 않는 OSPF Network Type의 경우 (Point-to-Point 와 같은) stub network로 간주하여 LSDB에 저장이 됩니다.

  4) LSA Type 3 - Summary LSA

LSA Type 3 확인 명령어 : show ip ospf database summary

Type 3 LSA는 다른 area로 부터 넘어온 network를 위해 사용 됩니다. 복수개의 Area에 속해 있는 ABR 장비가 해당 메시지를 생성합니다. ABR은 Type 1과 Type 2 메시지를 다른 Area로 전달하지 않고 가공하여 사용 합니다.

ABR이 Type 1 LSA 메시지를 수신하면 메시지에 포함된 네트워크 정보를 참조하여 Type 3 LSA를 생성하며, Type 2 LSA 메시지 수신 시 multi-access network의 network mask를 결정하는데 이용합니다.

  5) LSA Type 4 - ASBR Summary LSA

LSA Type 4 & 5는 재분배 과정에서 사용하게 되는 LSA Type 이며, LSA Type 4는 ASBR에 대한 정보를 담고 있는 메시지 입니다. ASBR은 LSA Type 1에 E (external) bit를 설정해서 광고하고 해당 정보를 통해 Area에 ASBR이 있다는 것을 인지하게 됩니다. ASBR과 같은 Area에 있는 라우터들은 LSA Type 1정보를 이용하여 ASBR을 찾아 갈 수 있지만 다른 Area에 있는 라우터들은 ASBR에 대한 정보를 알 수 없습니다. (LSA Type 5에는 외부 네트워크에 대한 정보만 존재하며 ASBR에 대한 정보는 없음)

ABR에서 ASBR의 Router-ID 정보가 포함 된 Type 4 LSA를 생성하여 다른 Area로 전달합니다. 다른 Area로 다시 전달 될 때 ABR은 LSA Type 4를 재생산 (Regenearte)하여 전달합니다. Regenerate라는 용어를 사용하는 것은 ASBR까지 도달하기 위한 매개변수값을 재계산하여 전달하기 때문 입니다.

  6) LSA Type 5 - External LSA

LSA Type 5는 ASBR이 생성하고 OSPF 외부 네트워크 설명에 사용됩니다. 재분배하는 네트워크 정보만 포함되어 있기 때문에 ASBR 정보를 알리기 위해 LSA Type 4를 사용 합니다.

OSPF가 재분배를 통해 외부 네트워크 정보를 가져올 때 E1, E2 2개의 Type이 존재하며 E1이 E2보다 우선순위가 높아 ASBR이 2개 일 경우 Active / Backup을 구성하기 위해 E1, E2를 혼합하여 사용하기도 합니다.

Type 5는 ASBR의 정보를 전달 할 수 없으나, Forwarding Address를 사용하면 ASBR의 정보를 전달 할 수 있어 Type 4의 정보는 필요가 없다. (그래도 자동으로 생성된다.) Forwarding Address는 다른 라우팅 프로토콜이 동작하는 인터페이스를 OSPF로 광고하면 LSA Type 5에 Forwarding Address가 설정되어 전달 됩니다. Forwarding Address에 대한 정보가 LSA Type 3으로 다른 Area로 광고되며 OSPF Router들은 LSA Type 4가 없더라도 ASBR의 정보를 알 수 있습니다. 1)

  7) LSA Type 4 & 5 LSA Type 도식화

• R3 (ASBR)이 외부 경로 정보를 OSPF External LSDB에 저장
• R3의 LSA Type 1에 E bit (External Bit) 설정하여 전달. R2는 Area 1에 ASBR 존재를 인식 함
• R3 (ASBR)이 재분배한 외부 네트워크 정보가 Type 5로 다른 Area로 전달 됨. E1, E2 External Type 결정
• R2 (ABR)가 ASBR의 정보가 있는 Type 4를 생성하여 전달. R1은 ASBR까지 도달하기 위한 Cost값 재계산 후 LSA Type 4 정보를 다른 Area로 전달

1) Forwarding Address가 없으면 0.0.0.0으로 설정 됩니다.

● OSPF Route Filtering 정의

Route Filter 기술은 Neighbor에게 경로정보를 송신 또는 수신 할 때 선택적으로 수행하는 기술 입니다. 해당 기술은 트래픽의 흐름 변경, 메모리 사용율 절감 및 보안성 강화의 목적으로 사용 됩니다.

OSPF는 동일 Area 안에 있는 라우터는 동일한 LSDB를 공유하기 때문에 Filtering을 수행하는 위치는 경로가 유입되는 ABR 이고, filtering의 결과는 중첩 됩니다.

● OSPF Route Filtering 수행 방법

  1) not-advertise keyword 사용

경로 축약 수행 시 not-advertise 키워드를 사용하여 특정 경로 정보를 광고에서 제외 (LSA Type 1 →  LSA Type 3으로 변환 제외) 하는 방법 입니다. 다른 Area로 넘어가지 않고 해당 경로를 광고한 Local Area에서만 경로정보가 광고 됩니다.

not-advertise 명령어를 사용하기 위한 전체 구조 입니다.

router(config-router)#area area-id range network subnetmask not-advertise

not-advertise 를 이용한 경로 filtering 수행 방법

R1에서 3개의 네트워크 대역을 광고하고 R2는 Area 12에서 발생되는 LSA Type 1 정보를 필터링하여 Area 0에게 전달 할 수 있습니다

R2에서 특정 네트워크 대역에 대해 not-advertise keyword를 추가하여 광고에서 제외 하였습니다. R3에서 라우팅 테이블을 확인해보면 172.16.2.0/24 대역이 사라진것을 확인 할 수 있습니다.

  2) Area Filtering (Using prefix-list & filter-list)

경로 축약시 not-advertise 키워드를 사용하면 쉽게 filtering이 가능하지만 다른 Area에서 들어온 경로 정보는 not-keyword 사용이 불가능합니다.

172.16.1.0/24 네트워크가 Area 0에서는 필요하지만 Area 34에서는 필요하지 않을 경우 기존의 경로축약 방법에서는 해당 경로를 제외하고 광고할 수 있는 방법이 없습니다.

ABR에서 LSA Type 3을 filering 하여 다른 Area로 특정 대역에 대한 정보전달을 제어할 수 있습니다. 이를 Area filtering 이라고 부릅니다.

area filtering 수행하기 위한 위한 전체 명령어 구조 이며, filter-list를 사용합니다.

router(config-router)#area area-id filter-list prefix prefix-list-name {in | out}

• R1은 172.16.1.0/24, 172.16.2.0/24, 172.16.3.0/24 3개의 Network 대역을 OSPF를 통해 광고
• R2는 172.16.1.0/24 Network가 불필요 (Area 12의 정보가 Area 0에 들어올 때 특정 대역 제거, 방향성 in)
• R3은 172.16.2.0/24 Network가 불필요 (Area 0의 정보가 Area 34로 내보낼 때 특정 대역 제거, 방향성 out)

Area filtering 설정 이후 라우팅 테이블을 확인 해 보면, Area 0에 속해있는 장비 R2 & R3 에서는 172.16.1.0/24 대역이 사라진 것을 확인 할 수 있으며, Area 34에 속해 있는 장비 R4에서는 172.16.2.0/24 대역이 사라진 것을 확인 할 수 있습니다.

  3) Local OSPF Filtering (Using access-list & distribute-list)

OSPF는 Link State Protocol로 동일한 Area에 속해 있는 장비는 모두 동일한 LSDB를 공유합니다. 하지만 특별한 사유에 의해서 특정 경로만 라우팅 테이블에서 제외가 필요할 경우 distribute-list를 사용하여 제외 시킬 수 있습니다.

OSPF Process 아래에서 distribute-list를 이용하면 LSDB에는 Neighbor로 부터 수신한 경로 정보가 존재하나 Local Routing Table에서만 경로정보가 삭제 됩니다.

router(config-router)#distribute-list {acl-number | acl-name | prefix prefix-list-name | route-map route-map-name} in

distribute-list의 영향은 local routing table로 한정되고 neighbor에게 영향을 미치지 않습니다. 주의해야 할 점은 distribute-list와 filter-list를 같이 사용하면 안됩니다.

라우팅 테이블을 확인해 보면 R2에서는 172.16.3.0/24 대역은 라우팅 테이블에서 보이지 않지만 R3에서는 해당 대역이 라우팅 테이블에 존재하는 것을 확인 할 수 있습니다.

● OSPF Route Summarization 정의

다수의 네트워크 경로를 하나로 통합하여 다른 Area로 전달하는 행위를 경로 축약이라고 하며, 경로 축약을 수행하는 위치는 ABR 입니다.

● OSPF Route Summarization 특징

• LSDB의 전체적인 크기 감소
  A Class (10.0.0.1 ~ 10.255.255.254) 까지의 라우팅 정보를 10.0.0.0/8 경로로 축약하여 1600만개의 라우팅 정보가 1개로 감소
• SPF 계산 시간 감소
  다른 Area에서 발생한 Link 장애로 인해 OSPF 경로 정보가 변경되면 ABR은 Type 3 정보를 이용하여 변경 된 경로정보 업데이트를 수행 해야하나, 축약을 하면 별도의 업데이트가 불필요함
• Area 기준 경로축약 수행
  ABR에서 경로 축약을 수행하며, 축약의 기준은 Area 입니다. (Area 3의 정보를 축약하여 Area 0에게 전달) ABR이 Type 1 데이터를 수신하면 이를 Type 3으로 변경하여 다른 Area 에게 전달 합니다.
• 축약 경로 Metric
  축약 경로의 Metric 값은 축약 범위에 있는 메트릭 중 최소 Metric 값으로 지정 됩니다. 최소 Metric 값을 갖는 Link에 장애가 발생한다면 그 다음으로 낮은 Metric값이 선정되어 Type 3 LSA가 광고 됩니다.

● OSPF Route Summarization 방법

R1 ~ R5 라우터별 IP 및 설정 및 Loopback IP 설정 후 OSPF 동작. R5에서 라우팅 테이블을 확인

ABR 장비인 R4에서 Area 1의 경로정보를 축약하여 Area 0에게 전달

R4(config)#rotuer ospf 1
R4(config-router)#area 1 range 10.0.0.0 255.255.0.0 [advertise, cost, non-advertise]

R1이 가지고 있는 IP로 정상적으로 통신이 되는 것을 확인 할 수 있으며, 경로 축약 수행 시 축약된 경로의 cost는 축약에 포함된 네트워크 경로중 가장 낮은 cost값을 가져가는 것을 확인 할 수 있습니다.

● OSPF Route Advertisement 방법

OSPF를 설정하는 방법은 OSPF Process 아래에서 설정하는 방법과 세부적인 옵션을 적용하기 위하여 인터페이스에서 OSPF를 설정하는 2가지 방법이 존재합니다.

  1) 명시적인 IP 주소 선언

OSPF를 활성화 시킬 인터페이스의 IP만 정확하게 지정하여 설정하는 방법

router#config termial
router(config)#router ospf 1
router(config-router)#network 10.0.21.1 0.0.0.0 area 0

  2) 명시적인 서브넷 선언

인터페이스에 명시된 서브넷 마스크를 와일드카드 마스크로 변경하여 입력

router#config termial
router(config)#router ospf 1
router(config-router)#network 10.0.21.0 0.0.0.255 area 0

  3) 서브넷  범위를 지정하여 선언

인터페이스의 IP를 모두 포함하는 서브넷을 지정하여 설정

router#config termial
router(config)#router ospf 1
router(config-router)#network 10.0.0.0 0.192.255.255 area 0

  4) 모든 인터페이스를 OSPF로 설정

라우터의 모든 인터페이스에 OSPF를 활성화 시키는 방법

router#config termial
router(config)#router ospf 1
router(config-router)#network 0.0.0.0 0.0.0.0 area 0

  5) 인터페이스에서 OSPF로 설정

OSPF 설정이 명확하게 드러나는 장점이 있으나 설정이 중앙화 되어  있지 못해 놜이의 어려움과 복잡함이 증가함

router#config termial
router(config)#interface gi0/0
router(config-router)#ip ospf 1 area 0

  6) OSPF Default Route 광고

OSPF 도메인 내부에 Defualt Route 정보 광고를 수행합니다. 기존 라우팅 테이블에 Default Route가 없을 경우 always 옵션을 추가하면 OSPF가 Default Route 경로를 생성하여 도메인 내부로 광고합니다.

router#config termial
router(config)#router ospf 1
router(config-router)#default-infomation originate [always] [metric-value] [metric-type]

  7) OSPF Passive-Interface

Passive Interface로 설정 시 Hello Pakcet을 전송하지 않으며 결론적으로 Neighbor 관계를 맺을 수 없습니다. Passive로 설정 된 인터페이스의 Connect는 Stube로 표기됩니다.

Router(config)#router ospf 1
Router(Config-Router)# passive interface gix/x   (특정 인터페이스만 Passive로 전환)
Router(Config-Router)# passive interface default (모든 인터페이스를 Passive로 전환

● OSPF Area 정의

OSPF의 Area는 라우터들의 논리적인 집합을 의미 하며, 인터페이스들의 논리적인 집합 입니다. Area의 설정은 인터페이스 단위로 설정 합니다.

● OSPF Area 특징

• OSPF AREA 정보는 OSPF Hello Packet에 포함되어 전달되며 Area 정보가 서로 다를 경우 Neighbor 관계를 맺지 못함
• Interface는 오직 하나의 Area에만 할당 가능, Area를 기준으로 LSDB를 생성 / 관리
• 2개 이상의 Area와 인접한 라우터를 ABR (Area Border Router)라고 하며, 네트워크 경로 축약을 수행 함
• 서로 다른 Area와 통신을 하기 위해 Area 0를 통해서만 통신이 가능
• Area ID설정은 Simple Decimal 또는 Dotted Decimal로 설정 가능. Area 설정 시 어느방법을 사용해도 무관하나 인접 장비의 Area 설정 방법은 동일해야 함. OSPF Hello Packet에 포함된 정보는 Dotted Decimal로 표기 됨

● OSPF 계층적 Area 디자인과 용어

● OSPF Area 디자인에 따른 장점과 단점

※ 단일 Area에 포함 시킬 수 있는 라우터의 수량은 네트워크 안정성과 같은 요소에 따라 다르지만 일반적으로 권고하는 수량은 50개 미만.

● OSPF Route Type (via OSPF Area)

OSPF 네트워크 경로에는 학습 방식과 학습 위치에 따라 Route Type이 존재 하며, Route Type에도 우선순위가 존재 합니다.  (경로의 우선순위는 O > O IA > O E1 > O E2 순서)

● Designated Router and Backup Designated Router (DR / BDR) 정의 및 역할

Lan과 같은 multi-access 환경에서는 하나의 network segment에 2대 이상의 라우터가 존재 할 수 있습니다. 이러한 환경에서 OSPF Database를 관리하고 변동 사항을 전체 OSPF 도메인 에게 전달 하는 역할을 담당하는 것이 DR이며, DR에 장애가 발생할 경우 BDR이 DR로 전환 됩니다.

​

DR/BDR은 전체 네트워크 토폴로지를 관리하기 때문에 많은 자원을 소모하기 때문에 규모가 큰 네트워크를 구성한다면 성능 부분을 고려해야 합니다.

● Designated Router and Backup Designated Router (DR / BDR) 필요성

• Lan Segment 환경에서 라우터의 증가에 따른 확장성 문제를 관리함
• OSPF Adjacency Neighbor 사이 LSA Packet 교환 트래픽을 관리함

Broadcast Network Type에서 DR / BDR을 선출하지 않는다면 논리적인 구성은 Full-Mesh 형태가 되며 OSPF 경로 정보를 갱신하기 위해 Segment 단위로 Adjacency Neighbor가 필요 합니다.

라우터가 4대 일 경우 필요한 Adjacency Neighbor의 수량은 6이며, OSPF에 참여하는 라우터가 5대일 경우 필요한 Adjacency Neighbor의 수량은 10개가 됩니다. 또한 Adjacency Neighbor는 LSDB를 동기화 하기 때문에 OSPF LSA 트래픽이 과도하게 발생하고, OSPF 동기화 유지, 경로 계산 및 Neighbor 관계 유지에 많은 자원이 소요 되기 때문에, DR / BDR을 선출하여 LSDB를 관리, 유지 및 공유하는 것이 효율이 높습니다.

● Designated Router and Backup Designated Router (DR / BDR) 특징

• 가상 노드(pseudo-node)를 생성하고 broadcast network segment에 있는 전체 라우터의 adjacency 상태를 관리 합니다.
• DR에 장애가 발생하게 되면 BDR이 DR 역할을 수행하고 DROTHER 중에서 새롭게 BDR을 선출 합니다.
• Interface Priority가 0일 경우 DR로 선출 될 수 없으며, DR의 Priority가 0이 되면 즉시 DR / BDR 선출과정을 진행 합니다.

● Designated Router and Backup Designated Router (DR / BDR) 선출 절차

1. 선출 과정은 OSPF Hello Packet을 이용하여 선출을 수행하게 되며 2-Way 단계에서 선출여부를 결정하게 되고, DR / BDR의 선출하는 경우 ExStart 단계로 넘어갑니다.
2. DR의 선출은 네트워크 세그먼트 단위로 선출되기 때문에 Interface Priority 값이 가장 높은 라우터가 DR이 됩니다.
   (기본값 1, 1 ~ 255 까지 설정 가능)
3. Interface Priority 값이 동일할 경우 더 높은 Router ID를 가진 라우터가 DR로 선출 됩니다.
4. DR 선출 완료 후 BDR을 선출하게 되며 선출과정은 DR과 동일하고, 해당 과정에 DR은 참여하지 않습니다.
5. 선출 완료 후 신규장비가 추가 되더라도 DR / BDR 선출과정은 다시 수행되지 않습니다.



● Designated Router and Backup Designated Router (DR / BDR) 동작 방식

● OSPF Network Type 이란?

 OSPF network types은 RFC 2328: OSPF Version 2에 정의되어 있습니다. Adjacency Neighbor와 연결 되는 Network Design에 따라 OSPF Network Type 결정이 됩니다. 또한 OSPF Network Type은 Media Type과 Layer 2 Protocol과 Encapsulation에 따라 영향을 받습니다.

● OSPF Network Type - Point-to-Point

Point-to-Point Network Type은 가장 간단하게 구현할 수 있는 OSPF Network Type 입니다. OSPF를 구성하는 네트워크 장비가 직접적으로 연결된 형태이며 DR/BDR을 선출하지 않기 때문에 Adjacency Neighbor를 맺는 시간이 Broadcast 보다 짧습니다.

● OSPF Network Type - Broadcast

Multiaccess 환경에서 다수의 장비를 연결하여 사용하는 환경에서 Boradcast Network Type을 지원 합니다. Broadcast Network Type은 OSPF Database를 관리하기 위해 DR / BDR을 선출하고, Segment에 존재하는 Neighbor를 개별적으로 선출하는 것이 아니라 한번의 프로세스를 통해 선출 합니다.

● OSPF Network Type - Non-Broadcast & Non-Broadcast MultiAccess

Multiaccess 환경에서 broadcast를 지원하지 못하는 Frame-Relay나 ATM과 같은 기술을 사용할 경우 입니다. OSPF는 해당 환경에서 Non-Broadcast Multi-Access (NBMA) 또는 Point-to-Multipoint 타입으로 사용할 수 있습니다.

Non-Broadcast MultiAccess의 Segment는 Broadcast Network Type과 동일하게 DR/BDR을 선출하지만, Neighbor를 수동 지정 및 Hello, Dead Time-Interval의 시간 차이도 존재 합니다.

● OSPF Network Type - Point-to-MultiPoint

Non-Broadcast Network Type의 형태의 Design과 동일하며, Hub-and-Spoke 형태의 Network Topology를 구성할 때 사용 할 수 있는 Network Type 입니다. 해당 Type을 기본값으로 사용하는 Layer 2 Protocol or Encapsulation은 없으며 관리자의 지정으로 사용하는 Network Type 입니다.

● OSPF Network Type - 요약

https://www.oreilly.com/library/view/cisco-ios-cookbook/0596527225/ch08s15.html

● OSPF Neighbor 종류

OSPF Hello Packet을 이용하여 Neighbor 관계를 수립하더라도 조건에 따라 2가지 타입의 OSPF Neighbor가 있습니다.

  ○ Adjacency OSPF Neighbor 성립 조건

1. OSPF가 동작하는 영역내에서 Router ID는 유일해야 합니다
   (중복된 Router ID가 있을 경우 LSDB가 계속 업데이트 되어 Routing Table이 계속 변함, 즉 불안정한 상태)
2. 두 장비의 인터페이스의 IP Subnet은 동일한 대역에 존재해야 합니다.
3. OSPF는 단편화를 지원하지 않기 때문에 MTU 사이즈가 동일해야 합니다
4. Area 정보가 동일해야 합니다.
5. DR / BDR 활성화 및 비활성화 조건이 동일해야 합니다. (OSPF Network Type이 다를 경우 Neighbor 관계가 되지 못합니다.)
6. OSPF Hello / Dead Timer가 동일해야 합니다
7. 인증 타입이 동일해야 합니다. (MD5, Text, NONE)
8. Area Type이 동일해야 합니다. (Stub or NSSA)

● OSPF Neighbor 선출 과정 및 상태

OSPF Neighbor를 맺는 과정 입니다. Adjacency Neighbor (DR/BDR)일 경우와 일반적인 OSPF Neighbor (DROTHER)인 경우 Neighbor 정보를 확인해 보면 상태가 다르게 표기 됩니다.

DR과 BDR을 선출 뒤, Database Description Packet을 통해 LSDB를 동기화를 수행 후 Neighbor 상태는 Full 입니다. LSDB를 동기화 시키지 않는 Neighbor (≒ DROTHER)의 상태는 2-WAY상태가 됩니다

● OSPF Packet Type란?

OSPF가 동작하는 라우터의 LSDB 정보를 요청 및 갱신을 수행하고 OSPF가 동작하는 라우터를 식별하기 위해 사용하는 Packet을 의미하며 5가지 종류가 있습니다. 또한 해당 패킷을 교환하기 위해 멀티캐스트 주소를 사용 합니다.

● OSPF Packet 교환 주소

● OSPF Packet Type 소개

관계 수립 및 정보 교환을 위하여 사용하는 Packet의 유형은 5가지 입니다.

  ○ OSPF Hello Packet 소개

OSPF Hello Packet은 neighbor와의 관계유지 및 발견을 수행 하는 packet 이며, OSPF가 동작하는 네트워크 장비의 모든 인터페이스로 Hello Packet을 전송하며 멀티캐스트 주소 224.0.0.5를 사용 합니다.

● OSPF Routing Protocol 정의

IP 네트워크를 위한 링크 스테이트 라우팅 프로토콜 입니다. 링크 스테이트 라우팅 알고리즘을 사용하며, 하나의 자율 시스템(AS)에서 동작하면서 내부 라우팅 프로토콜의 그룹에 도달한다. IPv4의 경우 RFC 2328 (1998년)의 OSPF 버전 2로 정의되어 있다. IPv6를 위한 업데이트는 RFC 5340 (2008년)의 OSPF 버전 3에 정의되어 있습니다. - from wiki -

● OSPF Routing Protocol 특징

  1) Dijkstra shortest path first(SPF) algorithm 사용

목적지 까지 도달하기 위한 최단 경로를 계산하기 위한 알고리즘이며, 목적지로 향하는 동일한 메트릭 경로가 존재할경우 ECMP(Equal-Cost Multi Paht)를 지원합니다. 또한 각각의 라우터는 자기 스스로를 SPF Tree의 최상위 Node라고 인식하여 OSPF에 참여하는 네트워크로 도달하기 위한 경로를 계산합니다.

SPF (Shortest Path First) Tree 구조

  2) 네트워크 토폴로지 전체 경로정보 인지

OSPF에 참여하는 모든 라우터는 LSA를 이용하여 전체 네트워크 토폴로지 정보를 수집하고 네트워크 맵을 구상 합니다. LSA를 이용하여 LSDB를 구성하여 모든 네트워크 정보를 학습 합니다. 모든 라우터가 동일한 LSDB를 가지며 이는 동일한 Area에 속한 라우터에 한해 유효하며 서로 다른 Area에 속할 경우 서로 다른 LSDB를 갖게 됩니다.

  3) DR / BDR 선출

OSPF 라우터간 DR(Designated Router) 및 BDR(Backup Designated Router)를 선출하여 OSPF 경로 추가 / 변경 / 제거와 같은 이벤트가 발생했을 경우 다른 라우터들에게 전달하는 역할을 수행 합니다. OSPF 라우터 간에 통신을 위해서는 224.0.0.5 & 224.0.0.6 2개의 멀티캐스트 주소를 사용합니다.

Multi-Access 환경에서 DR / BDR 선출 하며, Network Type이 Broadcast & NBMA일 경우 입니다.

​
  4) 계층적 아키텍처

OSPF는 Two-Tier 계층적 아키텍처 이며 Area 개념을 사용하여 아키텍처를 실현 합니다. Area 0라는 특별한 Area를 사용하며 흔히 backbone이라고 하기도 합니다. Area 0 가 아닌 Area는 non-backbone area라고 하며 무조건 Area 0에 연결되어야 합니다. backbone area가 non-backbone area의 경로정보를 수신한 뒤 다른 non-backbone area에게 경로 정보를 전달 합니다.

Area 12에 속해있는 장비 R1은 다른 Area의 변화에 영향을 받지 않습니다. Area 34에서 링크의 추가 또는 메트릭의 변화와 무관합니다. Area 개념을 통한 계층적 관리로 인해 토폴로지 변화에 대한 트래픽 전달 범위를 감소 시키고 불필요한 리소스 사용을 최소화 합니다.

  5) LSA Type 및 Network Type

LSA(Link State Advertisement)는 Link 상태와 메트릭 값을 포함하고 있으며 LSA Type 1 부터 Type 7 까지 존재하며 OSPF 라우터의 조건에 따라 발생 시키는 LSA Type이 다릅니다. 또한 OSPF의 Network Type은 데이터링크 계층의 프로토콜에 따라 정해져 있습니다. (예, 이더넷일 경우 Broadcast이며 Serial일 경우 Point-to-Point)
​

LSA Type은 실제로는 11까지 존재하지만 가장 많이 사용하는 LSA Type은 1 ~ 5 까지 입니다. Type 7은 NSSA (Not So Stubby Area)일 경우 사용합니다. 다른 LSA Type은 특수 목적용으로 예약되어 있으며, LSA Type 8 ~9는 OSPFv3으로 사용 됩니다.

  6) OSPF Process

라우터에는 다수의 OSPF가 동작할 수 있으며 OSPF Process마다 고유한 데이터베이스를 유지하고 있습니다. 데이터베이스간 경로 정보는 공유되지 않으며 네트워크 광고는 하나의 Process에서만 수행 할 수 있습니다. 서로 다른 Process의 정보를 사용하기 위해서는 재분배를 사용해야 합니다.

(예: 라우터가 Process1과 Process 10 2개의 OSPF를 구동할 경우
   -> Process가 학습한 경로정보는 상호간에 공유되지 않습니다.
   -> Process 1에서 선언한 경로는 Process 10에서 선언하더라도 광고되지 않습니다.
   -> LSDB 정보를 사용하기 위한 방법은 재분배를 사용해야 합니다. )

# ex) 4대의 장비가 있으면 4대 모두 OSPF full
neighbor 가 되야하는 조건

1. 물리적으로 직접 연결된 네트워크 여야 함
2. 같은 Area 여야함
