[ BGP ] 기본설정 3가지 Issue - (2) Next-Hop 문제 및 해결방법 2가지

* Next hop Issue *



1) [ Next Hop Address ]



목적지 네트워크로 가기 위한 다음 라우터를 Next hop 이라 하고 이 IP 주소를 Next hop address 라고 한다.

일반적으로 알고 있던 IGP에서 Next hop address 는 Connect된 인접 라우터 인터페이스 주소로 하나

BGP에서 Connect 된 주소나 Connect 되지 않은 주소 모두 사용이 가능하다.



또 BGP Next hop 특징은 다른 AS로 넘어갈 때는 경계 라우터를 Next hop으로 하고

같은 AS 내부 일 경우 꼭 인접라우터를 Next hop 으로 하여 거쳐갈 필요가 없다.

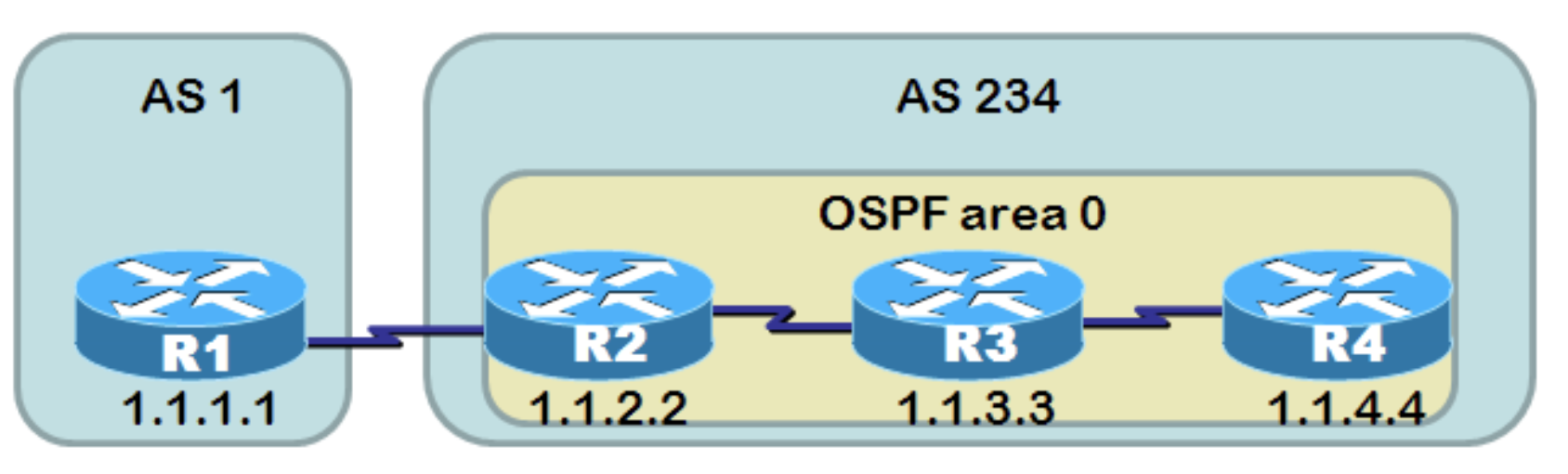

# R1 에서 R4 의 1.1.4.0 네트워크로 가기 위해 Next hop address 는 먼저 AS가 바뀌는 시점에 경계라우터 R2를 Next hop 으로 하고



   다음으로 같은 AS에서 직통으로 R4를 Next hop으로 한다.



   만약 모두가 같은 AS라면 한번에 R4로 Next hop으로 잡을 것이다.





BGP에서 Next hop은 이정도로 설명하고 Next hop 문제에 대해 알아보자.







[이슈]

 : R3 , R4 에서 R1----R2 사이 연결된 네트워크 (1.1.1.0/24) 를 모른다면 R1 네트워크로 도달 할 수 가 없다.

   일단 R1으로 가기위해 경계라우터인 R2로 도달해야되는데 라우팅 테이블에 업으니까 말이다.

   (1.1.1.0/24 네트웍이 R3, R4 라우팅테이블에 업으니 R2로 갈수도 업는것)



[ Next-hop 문제 2가지 방법으로 해결 ]

1. DMZ구간(1.1.1.0/24)을 IGP에 포함시키기 ( R2 에서 OSPF에 1.1.1.0/24 설정)
2.  Next-hop-self 설정 (R2 에)



위와 같게 Lab을 통해 알아보자.

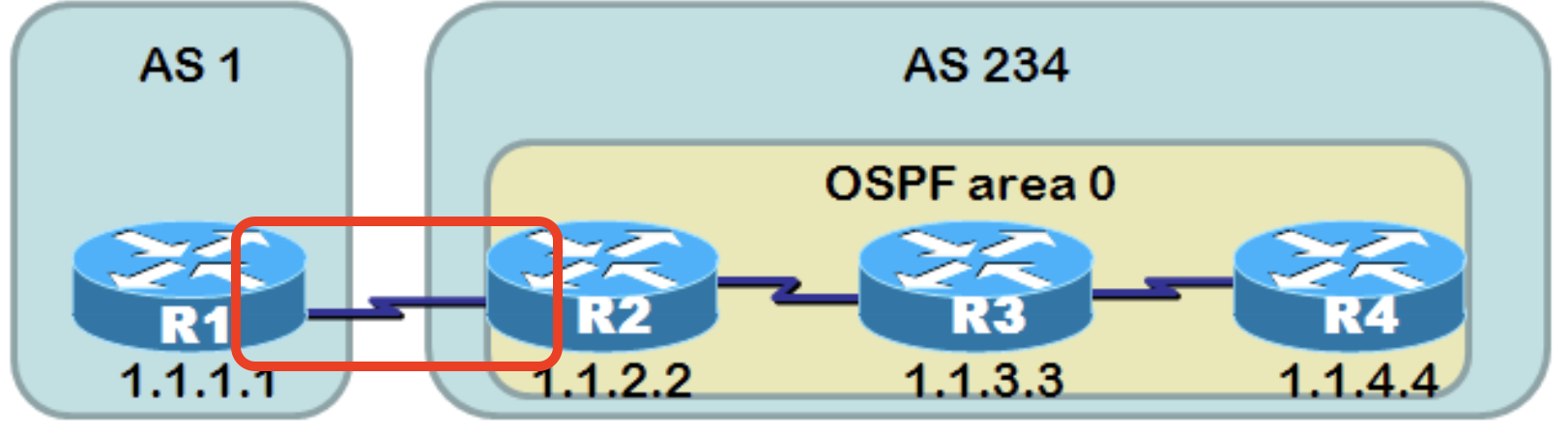

* AS 234에 IGP를 OSPF로 사용하는데 R1과 R2 연결 네트워크는 제외한다.

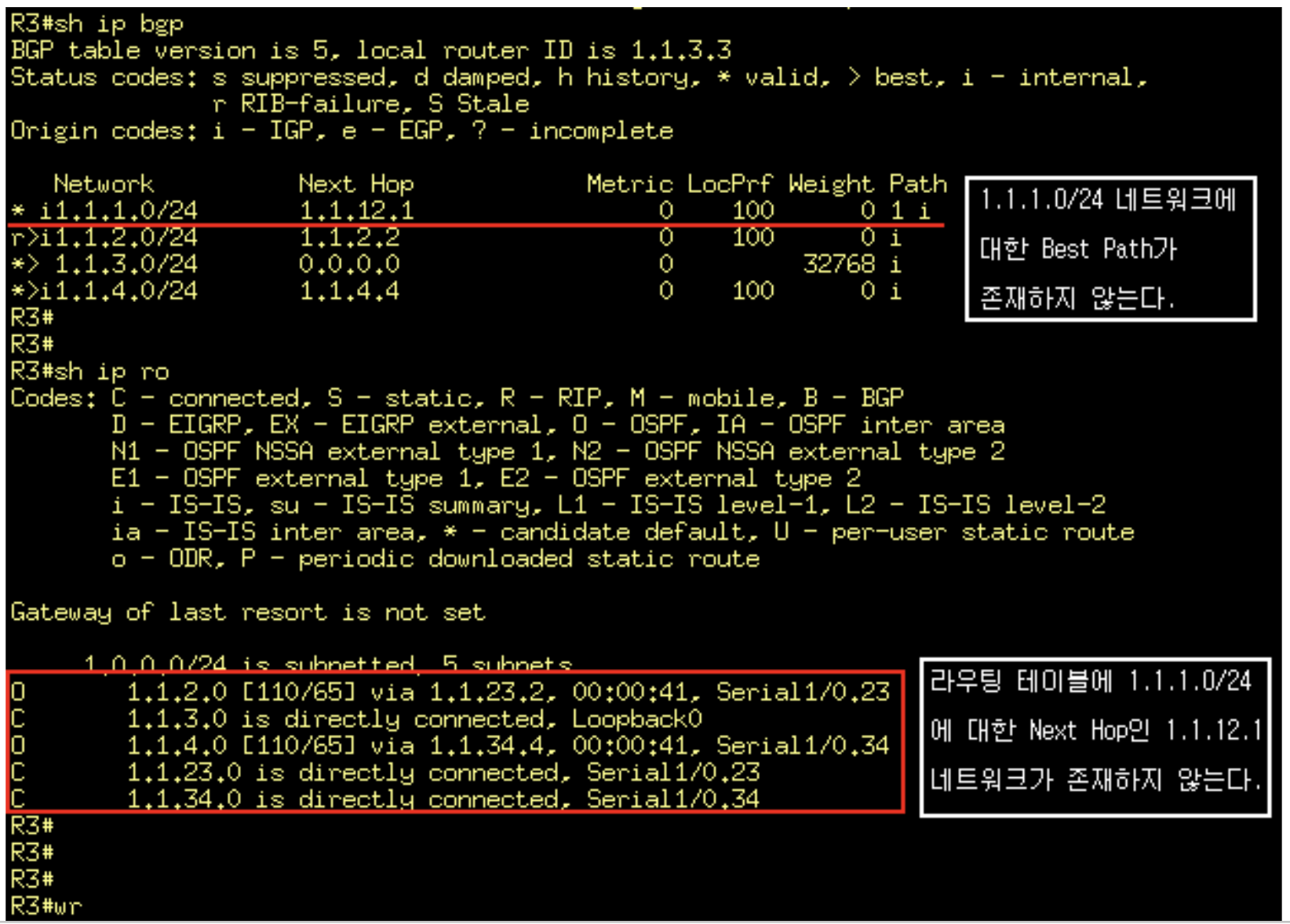

R3에서 BGP Table 과 Routing Table 을 보면 다음과 같다.



이를 해결하기 위해 R3와 R4 라우팅 테이블에 1.1.12.1 네트워크 정보를 추가 시킨다.

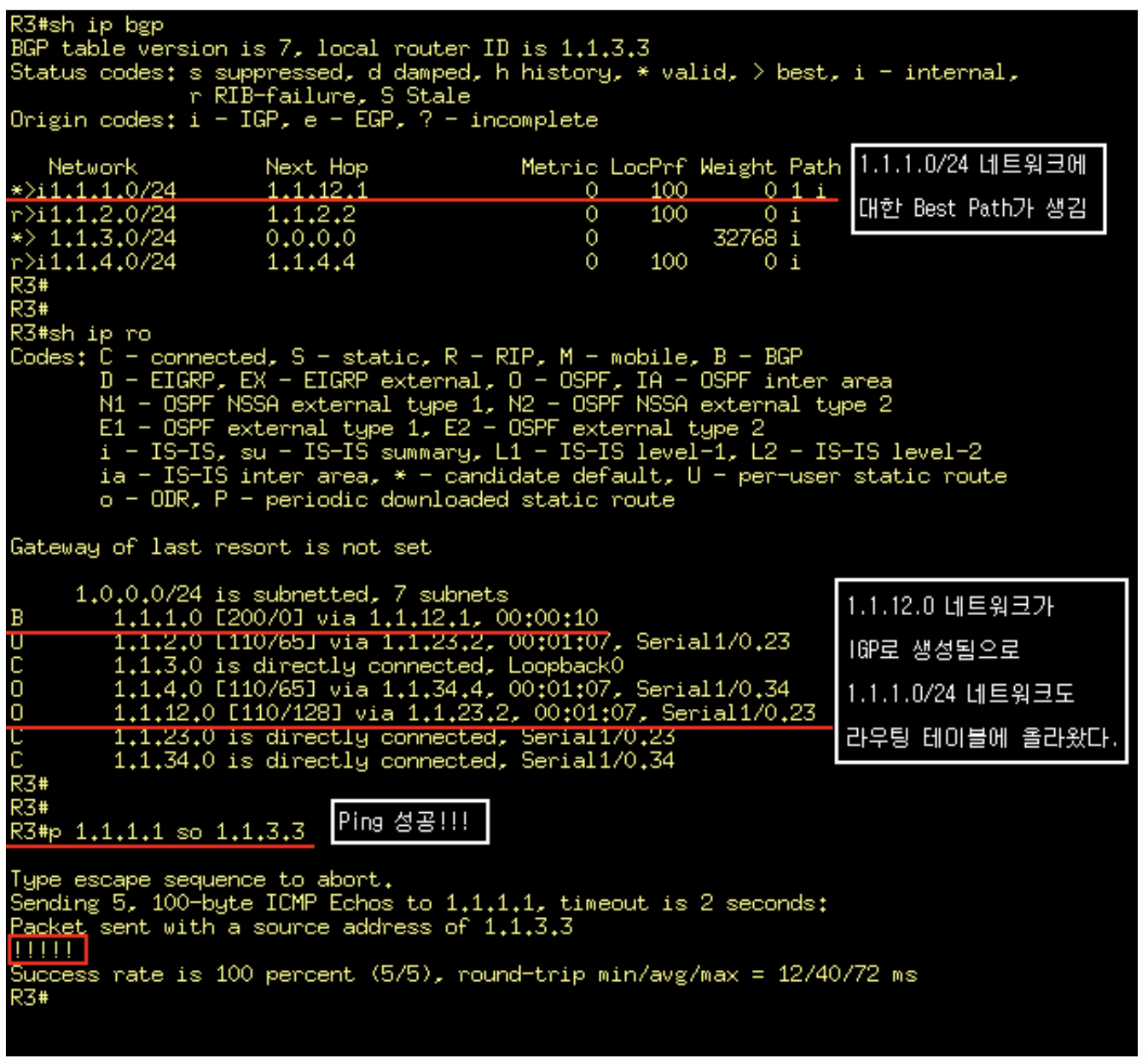

R2에서 OSPF를 설정할 때 1.1.12.1 도 포함 시킨다. 그러고 난 후 R3 테이블 보자.



이로써 IGP에서 DMZ를 추가함으로 Next-hop 문제를 해결하였다.



2) Next-hop-self 명령어



이번에는 next-hop-self 명령어를 통해 Next-hop-self 문제를 해결해 보겠다.



좀 전에 IGP에서 DMZ 구간인 1.1.12.0 네트워크를 삭제하고 R3를 보면 아까 위에 테이블과 마찬가지로 나타날 것이다.

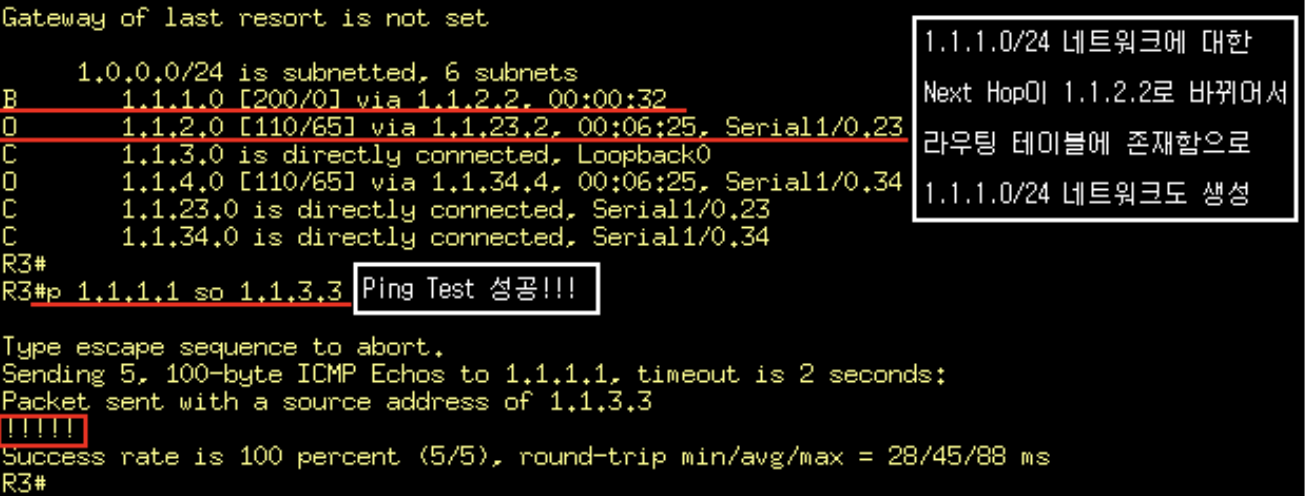

이 때 R2에서 Next-hop 을 자신으로 한다는 명령어인 Next-hop-self 를 사용한 후 R3를 보면 다음과 같다.





* 1.1.1.0/24 에 대한 Next-hop 이 1.1.12.1 에서 R2 Router-id 인 1.1.2.2 로 변경됨으로 R3와 R4에서 도달이 가능해 졌다.



>> 이상으로 Next-hop 문제 해결 방법인 'DMZ 구간을 IGP에서 포함 시키기' 와

     'Next-hop-self 명령어를 통한 해결' 를 알아보았다.
