[BGP] 기본설정 이슈 3가지 Issue - (1) synchronization 문제 및 해결방법 3가지

BGP 동기화는 BGP에 의해 학습한 네트워크를 IGP에서도 학습되어져 BGP 와 IGP 가 서로 동기화 되어야 한다는 것



다시한번 정리해보면 다음과 같다.



"IBGP 로 광고받은 네트워크는 IGP가 확인해주어야 한다."

(BGP 동기화는 ibgp 경로에 대해서만 동기화 규칙이 적용된다.)



BGP 동기화 문제는 AS내에 모든 라우터가 BGP를 수행할 경우 활용할 필요가 없다.



그러나 문제되는 경우를 살펴보면 AS내에 모든 라우터들이 BGP를 수행하지 않을 경우 블랙홀 현상이 발생 할 수도 있다.



이러한 문제에 따라 동기화 법칙을 만족 시켜 주어야 하는데 만족 시키기 위한 방법으로 3가지가 있다.



1. no synchronization
2. BGP를 IGP에서 재분배
3. Confederation



ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ



1. no synchronization



위에 설명과 같이 AS내의 모든 라우터가 BGP를 사용한다면 동기화 법칙을 사용하지 않아도 문제가 되지 않는다.



이에 no synchronization 명령어를 통해 BGP 동기화 법칙을 적용시키지 않을 수 있다.



최근 발표된 IOS들은 기본적으로 "no synchronization" 이다.

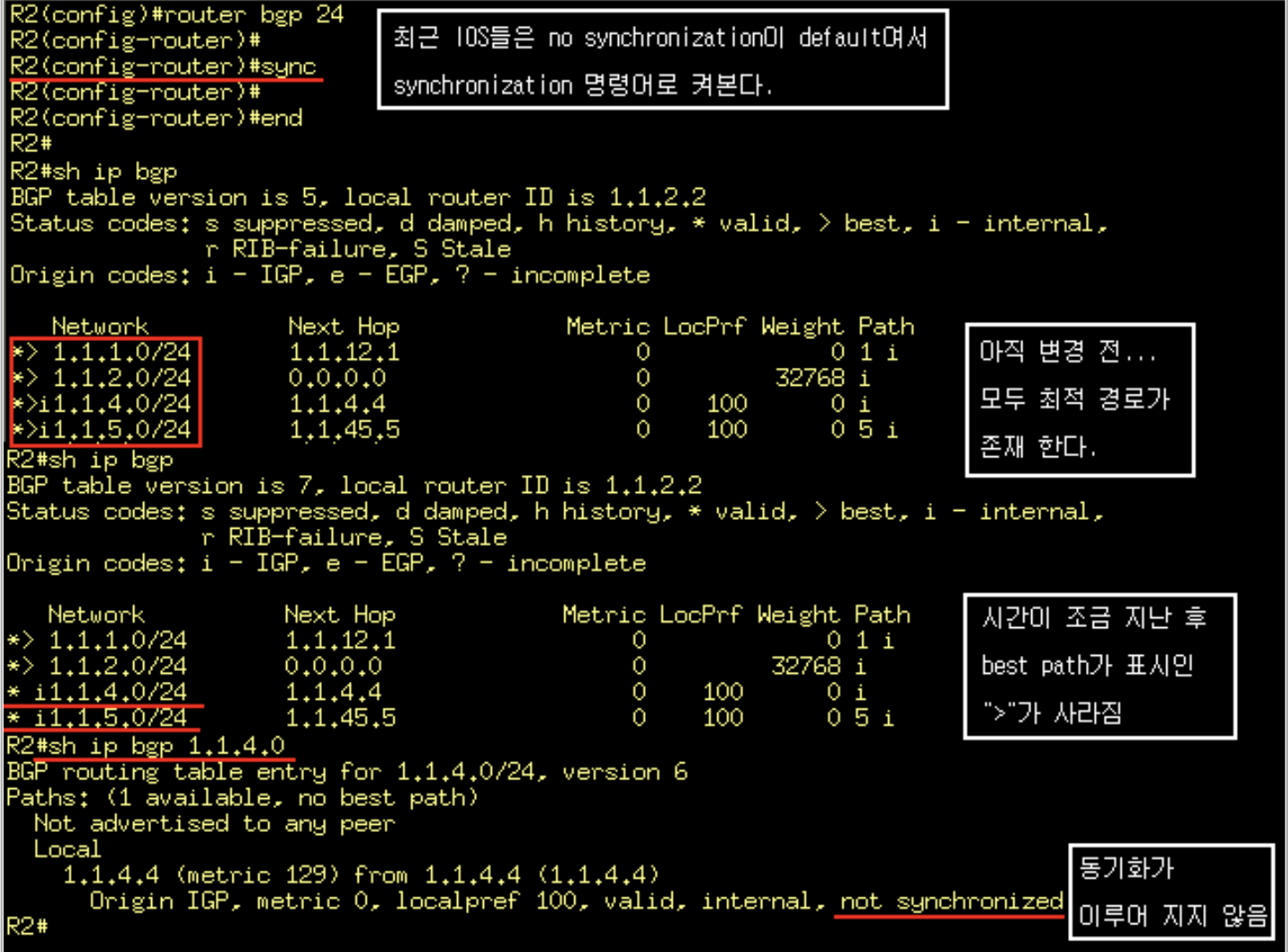

그렇다면 synchronization 을 켰을 때 문제가 되는 상황을 확인해보자.



# 이와 같이 AS 내에 모든 라우터가 BGP 를 사용할 시에 no synchronization 로 간단히 해결 할 수 있다.



2. BGP를 IGP에 재분배



IGP 에서 BGP정보를 재분해 해줌으로 IGP가 BGP정보를 알게 됨으로 IBGP 와 IGP 간 동기화를 이룰 수 있다.

Lab을 통해 블랙홀 현상이 일어날 시 재분배로 문제를 해결해 보자.



# 블랙홀 현상을 만들기 위해 AS 24 에서 BGP 를 R2 와 R4 만 설정하고 R3는 설정하지 않는다.

    참고로 라우터 밑에 IP 는 루프백 주소이자 Router ID 로 설정한다.



위와 같이 Topology를 설정했다면 위에 설명과 같이 R3가 블랙홀 상태가 될 것이다. 이에 따른 해결로 재분배를 통해 해결해 보자.

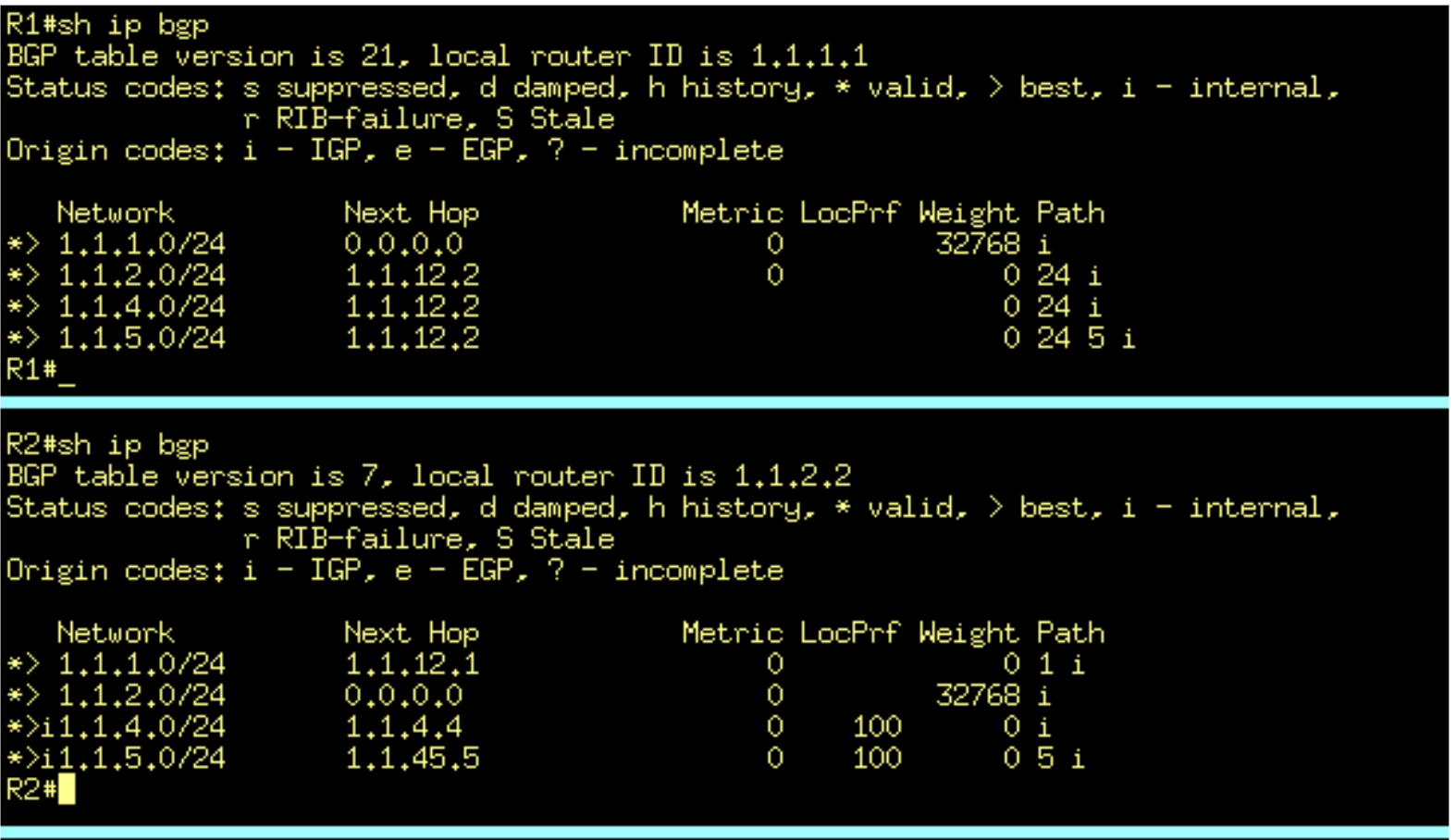

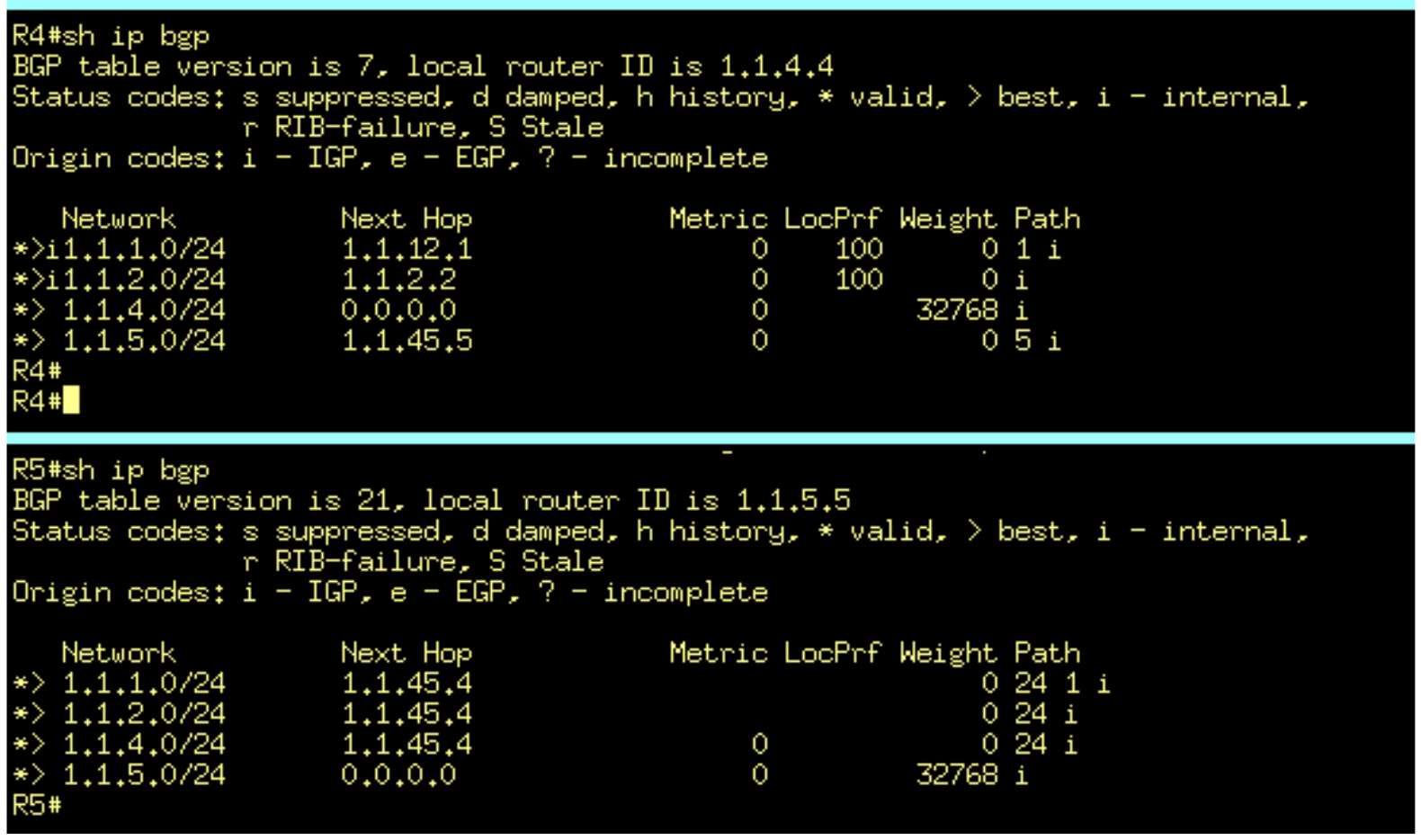

config 방법은 생략하고 모든 config가 이루어 졌을 때 BGP Table을 보자.



# 모두 문제 없이 Besth Path를 잡는다. 그러나 실제 Ping을 해 볼 때 제대로 가지 않는 현상을 보인다.



# 왜 이런 현상이 일어날까? 이유는 R3 라우터에 있다.



예를 들어 , R1 에서 1.1.1.0/24 네트워크 정보를 전달 할 때 R2까지 잘 전달이 된다. 그런데 R2의 네이버인 R4는 직접적으로 연결된게 아니라



R3를 통해 연결되기 때문에 , R3는 BGP가 설정되어 있지 않으므로 R4에게 네트워크 정보만 라우팅 시킨다.



이로 인해 R4와 R5는 1.1.1.0/24 네트워크에 대해 BGP 테이블과 라우팅 테이블에 저장 시킨다.



그런데 이 때 R5에서 1.1.1.0/24에 패킷을 보낸다면 패킷의 흐름을 보면 목적지를 1.1.1.0/24로 하여 송신을 하는데 ,

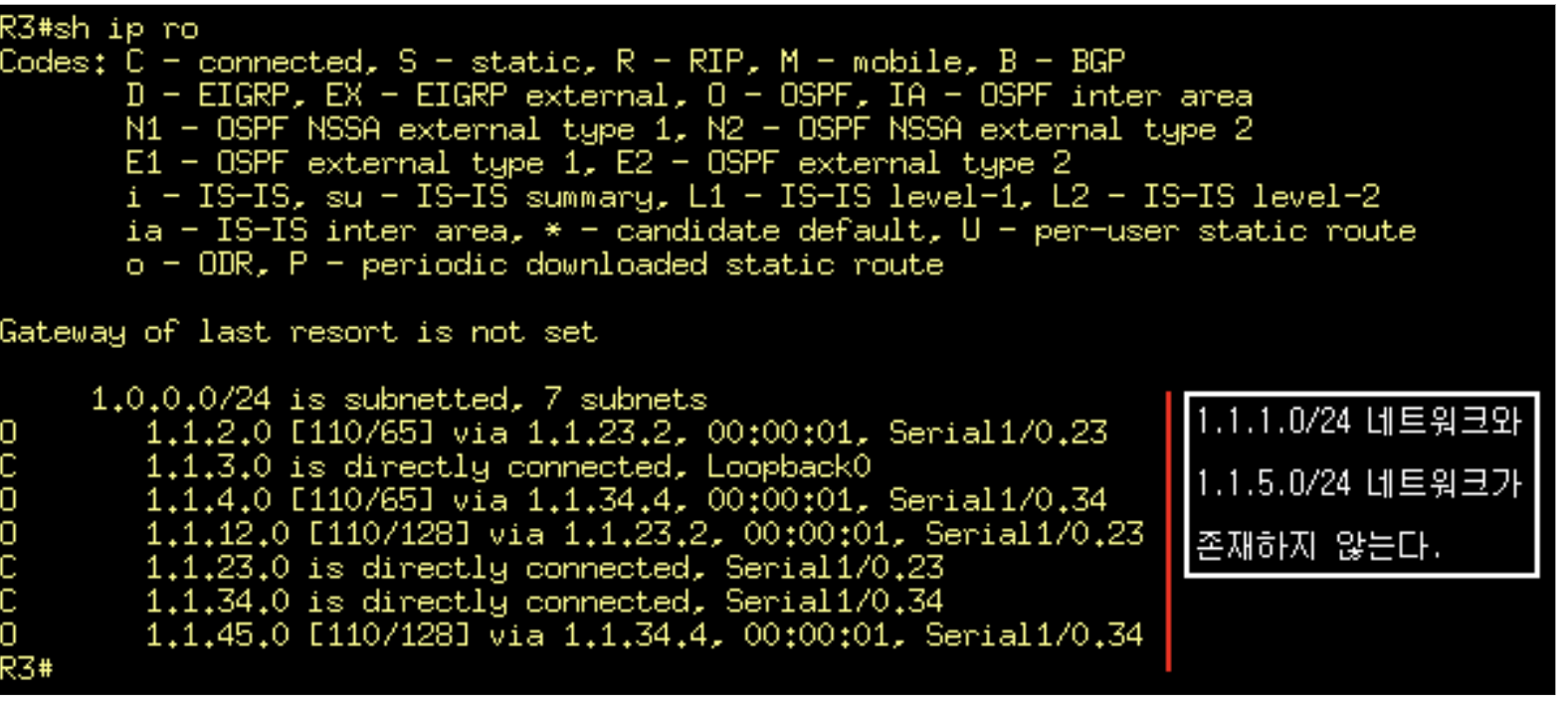

R4까지 거처 R3에 도달했을때 문제가 발견된다. R3입장에서는 BGP로 받은정보를 당연히 라우팅 테이블에 저장시키지 않으므로



R3에서는 1.1.1.0/24 네트워크가 존재하지 않는다.  그러므로 Ping Test 시 도달하지 못한다.



한마디로 블랙홀 상태!!



3. Confederation

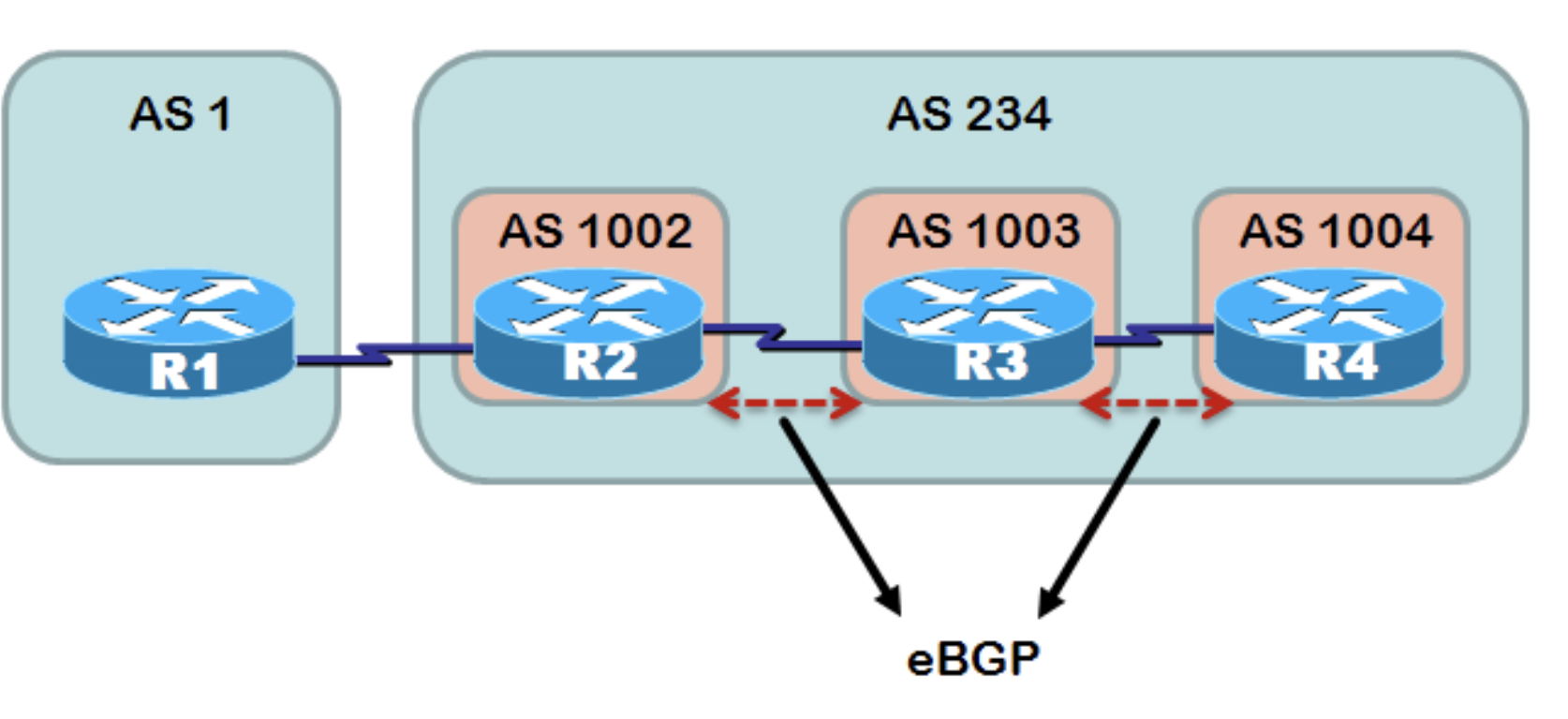

Confederation은 하나의 AS에서 서브 AS를 생성하는 것이다.

이렇게 되면 하나의 AS에 라우터들이 서로 다른 AS갖게 되어 iBGP 가 아닌 ebgp 로 정보를 주고 받게 된다.



# 이렇게 되면 R2 ,R3, R4 간이 iBGP로 정보를 보내는 것이 아니라, eBGP 로 보냄으로 Synchronization 이 해결된다.



   맨 위에서 설명한대로 , 기본적으로 동기화는 iBGP 내에서만 적용하므로 eBGP로 정보를 보내니 동기화 문제는 해결된다.



  Confederation은 설정법은 다음과 같다.



# 이렇게 AS 내 라우터에 설정함으로 IBGP 가 아닌 eBGP 정보로 주고 받게 한다.



   여기서 ebgp-multihop은 Next-hop-address 가 Connect 가 아닌 네트워크를 함으로 설정해 주는데 뒤에 홉카운트는



   시작 라우터와 도착지 라우터까지 포함한 Hop Count 로 한다. 초과해도 좋으나 보안상 문제로 알맞게 맞추어 주는것이 좋다.
